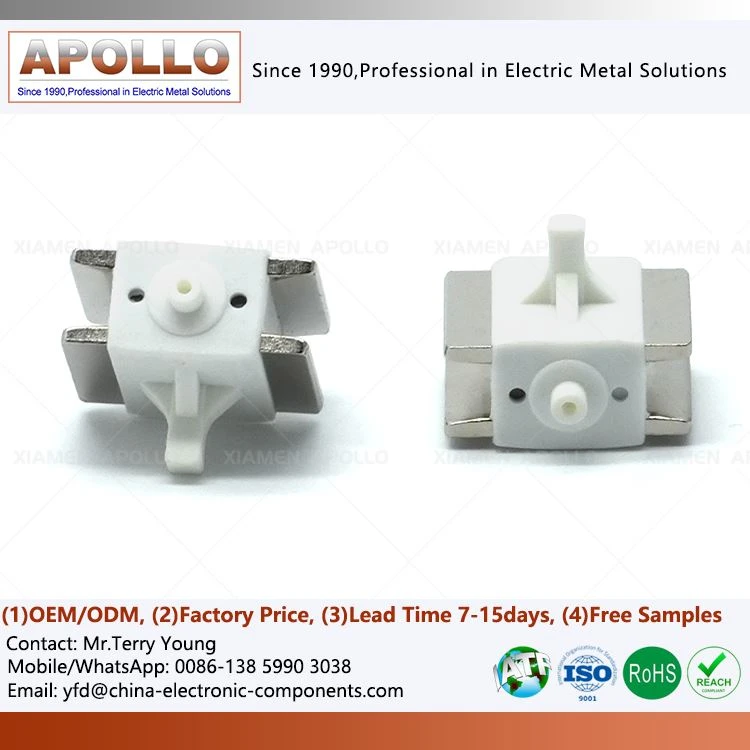

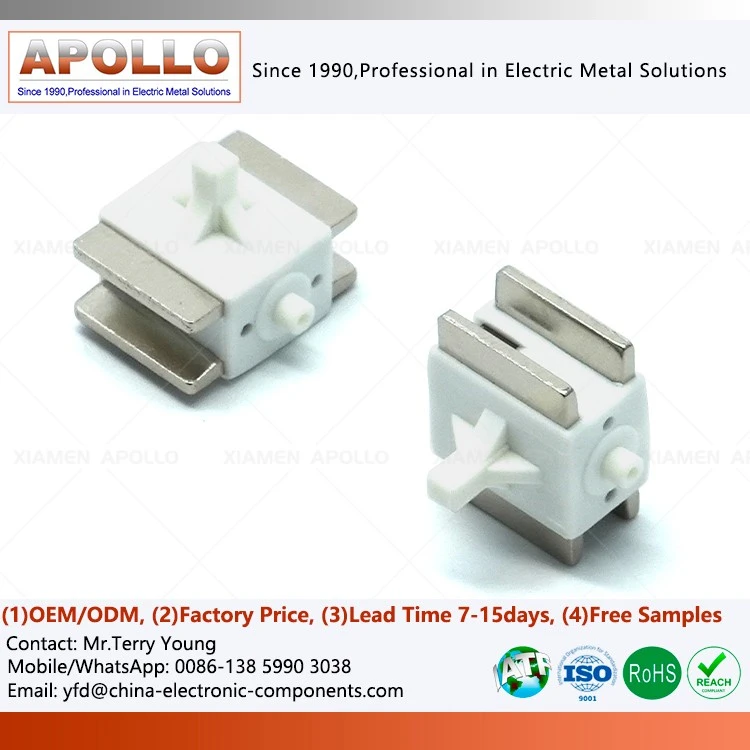

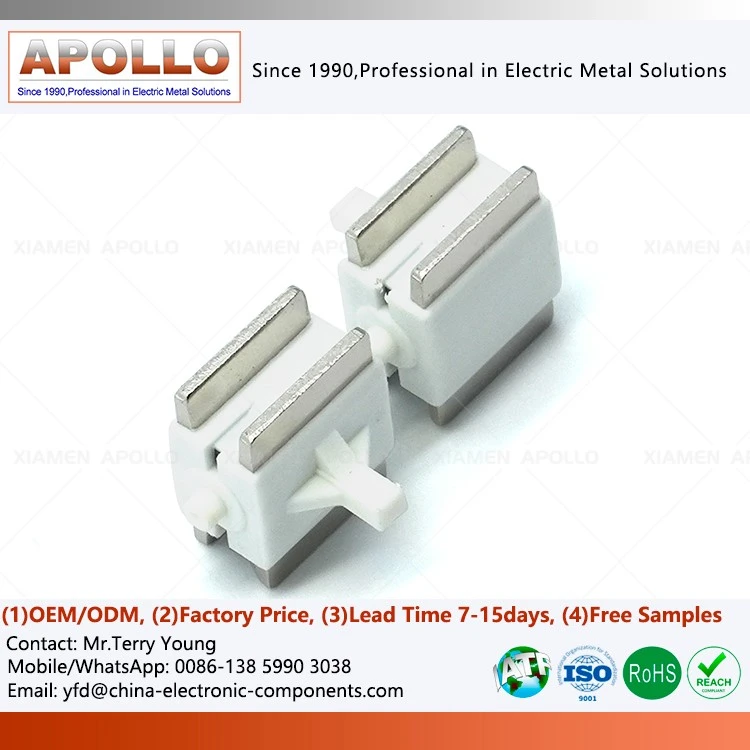

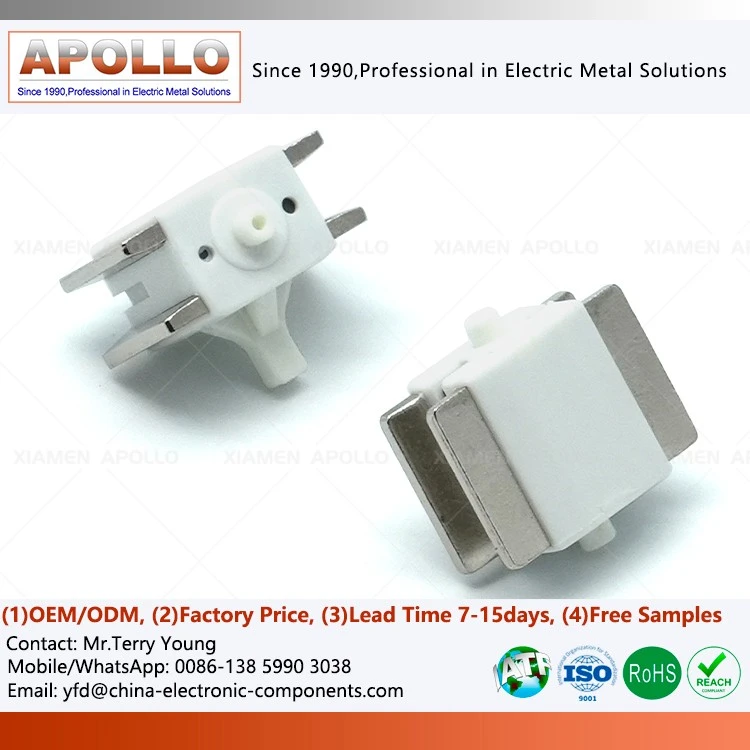

Μαγνητικό ρελέ μανδάλωσης Κινούμενος μαγνήτης Εξάρτημα καλουπώματος
Τι είναι το εξάρτημα καλουπώματος με κινούμενο μαγνήτη ρελέ μανδάλωσης;
Τα εξαρτήματα χύτευσης με ένθετο κινούμενου μαγνήτη ρελέ μαγνητικού μανδάλωσης χρησιμεύουν ως οι πυρήνες ηλεκτρομαγνητικών ενεργοποιητών σε ρελέ μανδάλωσης έξυπνων μετρητών, διακόπτες κυκλώματος αυτοκινήτου και βιομηχανικούς διακόπτες τηλεχειρισμού. Κατασκευασμένα συνδυάζοντας ηλεκτρικούς οπλισμούς καθαρού σιδήρου υψηλής διαπερατότητας DT4E, μαγνήτες φερρίτη με σύντηξη ακριβείας και μηχανική θερμοπλαστική ενθυλάκωση, αυτά τα προσαρμοσμένα χυτευμένα εξαρτήματα με ένθετα μετατρέπουν τους ηλεκτρικούς παλμούς σε σταθερές, μη ενεργειακές μηχανικές καταστάσεις. Λειτουργώντας ως κατασκευαστής κύριας πηγής, παρέχουμε χονδρικά, προσαρμοσμένα συγκροτήματα μαγνητικού ενεργοποιητή που έχουν σχεδιαστεί για να πληρούν τις αυστηρές απαιτήσεις ηλεκτρικής διάρκειας ζωής και πυκνότητας ροής για παγκόσμιες μάρκες εξοπλισμού χαμηλής τάσης.
Επιλογή υλικού για μετάδοση μαγνητικής ροής χυτευμένης υποσυναρμολόγησης μαγνητικού ένθετου ρελέ μανδάλωσης
DT4E Ηλεκτρικός οπλισμός καθαρού σιδήρου
Το κινούμενο μαγνητικό εξάρτημα χρησιμοποιεί ηλεκτρικό καθαρό σίδηρο DT4E, που χρησιμεύει ως οπλισμός σε κατασκευές όπου απαιτείται σιδηρομαγνητικό υλικό για το μαγνητικό κύκλωμα. Η γεωμετρία του οπλισμού επηρεάζει άμεσα το μαγνητικό κύκλωμα του ρελέ, τα χαρακτηριστικά του διακένου αέρα, την έλξη-και τη λειτουργική θέση των εσωτερικών μηχανισμών.
Μαγνήτης φερρίτη
Ο μαγνήτης φερρίτη παρέχει το μόνιμο μαγνητικό πεδίο για τον μαγνητικό μηχανισμό μανδάλωσης. Οι διαστάσεις του μαγνήτη και η σχετική θέση του με τον οπλισμό DT4E επηρεάζουν το μαγνητικό κύκλωμα και τη θέση λειτουργίας του ρελέ.
Overmolded Engineering Πλαστική Δομή
Το τεχνικό πλαστικό χυτεύεται με έγχυση- πάνω από εσωτερικά ένθετα για να σχηματίσει την απαιτούμενη μηχανική δομή. Το χυτευμένο τμήμα διατηρεί τη σχετική θέση μεταξύ του μεταλλικού οπλισμού και των μαγνητικών εξαρτημάτων, ενώ παρέχει επίσης ηλεκτρικά μονωτικό στήριγμα όπως υπαγορεύεται από τη δομική σχεδίαση του ρελέ.
Διαδικασία κατασκευής & ροή εργασιών παραγωγής πλαστικού ενθυλακωμένου μαγνήτη για δισταθή ρελέ
Σφράγιση και ανόπτηση οπλισμών DT4E
Οι ακατέργαστες λωρίδες DT4E υφίστανται προοδευτική σφράγιση υψηλής ακρίβειας για να σχηματίσουν περίπλοκες γεωμετρίες οπλισμού με σφιχτό έλεγχο γρεζιών. Στη συνέχεια, τα αποτυπωμένα μέρη υποβάλλονται σε κλιβάνους ανόπτησης υδρογόνου ελεγχόμενης ατμόσφαιρας σε θερμοκρασίες άνω των 850 μοιρών για την εξάλειψη των εσωτερικών καταπονήσεων και την αποκατάσταση της μέγιστης μαγνητικής διαπερατότητας.
Προετοιμασία επιφάνειας μαγνήτη φερρίτη
Οι μαγνήτες από πυροσυσσωματωμένο φερρίτη αλέθονται με ακρίβεια σε συγκεκριμένες ανοχές πάχους και καθαρίζονται μέσω υδατικών γραμμών απολίπανσης υπερήχων. Εφαρμόζονται θεραπείες επιφανειακής ενεργοποίησης για τη βελτιστοποίηση της μοριακής πρόσφυσης μεταξύ της επιφάνειας κεραμικού μαγνήτη και της επακόλουθης θερμοπλαστικής μήτρας έγχυσης.
Αυτόματη φόρτωση ένθετου πολλαπλών σταθμών
Για να διατηρηθεί η υψηλή απόδοση παραγωγής και να εξαλειφθούν τα ανθρώπινα λάθη κατά τη χύτευση, οι ρομποτικοί χειριστές επιλογής και τοποθέτησης τοποθετούν τόσο τον ανοπτημένο οπλισμό DT4E όσο και τον μαγνήτη φερρίτη στο εργαλείο έγχυσης πολλαπλών κοιλοτήτων με ακρίβεια κάτω του χιλιοστού.
Τελική Συσκευασία και Προστασία του Περιβάλλοντος
Τα χυτευμένα εξαρτήματα είναι συσκευασμένα σε αντιστατικούς δίσκους κενού με φραγμό υγρασίας, σχεδιασμένοι να αποτρέπουν την οξείδωση των εκτεθειμένων μεταλλικών άκρων και να προστατεύουν τα ευαίσθητα πλαστικά χαρακτηριστικά κατά τη διεθνή μεταφορά σε παγκόσμιες εγκαταστάσεις παραγωγής.
Συχνές Ερωτήσεις σχετικά με το Εισαγάγετε Μορφοποιημένο Εξάρτημα Ρελέ Μόνιμου Μαγνήτη
Ποια είναι η κύρια λειτουργία του οπλισμού καθαρού σιδήρου DT4E σε ένα εξάρτημα ρελέ μαγνήτη με προσαρμοσμένο ένθετο;
+
-
Ο οπλισμός καθαρού σιδήρου DT4E λειτουργεί ως ο πυρήνας μαγνητικής διαδρομής υψηλής διαπερατότητας, διοχετεύοντας αποτελεσματικά τη μαγνητική ροή για την εναλλαγή και συγκράτηση των καταστάσεων του ρελέ χωρίς συνεχή ενεργοποίηση πηνίου.
Πώς το ένθετο καλούπι αποτρέπει την κακή ευθυγράμμιση μεταξύ του μαγνήτη φερρίτη και του μεταλλικού οπλισμού;
+
-
Οι αυτοματοποιημένες μηχανές χύτευσης κάθετης έγχυσης χρησιμοποιούν ειδικούς πείρους εργαλείων μικρο-τοποθέτησης και μαγνητικά εξαρτήματα συγκράτησης για να ασφαλίζουν και τα δύο μέρη σταθερά στη θέση τους πριν από την έγχυση πολυμερούς.
Ποιες επεξεργασίες επιφάνειας εφαρμόζονται στον πυρήνα DT4E για να διασφαλιστεί αξιόπιστη πλαστική ενθυλάκωση;
+
-
Τα εξαρτήματα DT4E υπόκεινται σε ελεγχόμενη ανόπτηση υδρογόνου και εξειδικευμένες χημικές διεργασίες ασταρώματος για να μεγιστοποιήσουν την αντοχή της διεπιφανειακής πρόσφυσης με μηχανικά θερμοπλαστικά όπως το PBT.
Ποιος είναι ο τυπικός χρόνος παράδοσης για προσαρμοσμένα πρωτότυπα δείγματα ενός νέου κινούμενου μαγνήτη ανταλλακτικών ρελέ Magnetic Latching;
+
-
Τα δείγματα πρωτοτύπων που χρησιμοποιούν ταχεία επεξεργασία εργαλείων ή προσαρμοσμένη κατεργασία ηλεκτροδίων απαιτούν συνήθως 10 έως 15 εργάσιμες ημέρες, συμπεριλαμβανομένης της δημιουργίας αναφοράς μαγνητικής δοκιμής.
Με ποια διεθνή ποιοτικά και περιβαλλοντικά πρότυπα συμμορφώνονται αυτές οι εγκαταστάσεις παραγωγής;
+
-
Οι εγκαταστάσεις παραγωγής λειτουργούν βάσει συστημάτων διαχείρισης ποιότητας IATF 16949, διασφαλίζοντας την πλήρη συμμόρφωση με τις οδηγίες RoHS και REACH για τις χημικές ουσίες.
επικοινωνήστε μαζί μας
Έτοιμος να βελτιστοποιήσει τη σχεδίαση μαγνητικού κυκλώματος ρελέ σας με επαληθευμένοΜαγνητικό ρελέ μανδάλωσης Κινούμενος μαγνήτης Εξάρτημα καλουπώματος? Επικοινωνήστε σήμερα με την ομάδα μηχανικών μας για να υποβάλετε τα σχέδιά σας CAD για προσαρμοσμένη τεχνική αξιολόγηση, δείγματα επικύρωσης υλικού και άμεση εργοστασιακή χονδρική τιμολόγηση.
