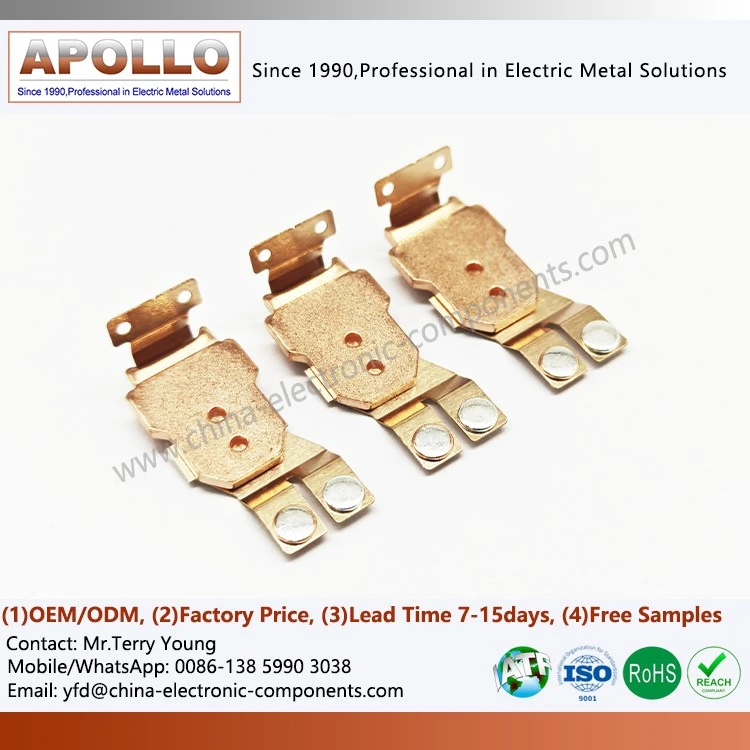

Εξαρτήματα τερματικών σφράγισης φύλλων βηρυλλίου
Περιγραφή προϊόντων
Σε αντίθεση με ένα μόνο αγώγιμο φύλλο, αυτά τα εξαρτήματα τερματικών σφράγισης φύλλων βηρυλλίου είναι ένα τυπικό πολυλειτουργικό ενσωματωμένο εξάρτημα. Η δομή τριών-στρωμάτων του εκτελεί μια συγκεκριμένη λειτουργία, ενώ ταυτόχρονα επιτυγχάνει τον απόλυτο συγχρονισμό σε μια μηχανική διάσταση:
Φύλλο χαλκού βηρυλλίου: Λειτουργεί τόσο ως πηγή ενέργειας όσο και ως φορέας ρεύματος, παρέχοντας εξαιρετική ανάκτηση ελαστικότητας και αγωγιμότητα.
Επαφές κράματος αργύρου: Βρίσκονται στα άκρα του φύλλου, χρησιμεύοντας ως φυσική διεπαφή για την εναλλαγή ρεύματος και την αντίσταση στο παροδικό τόξο.
Μαλακός μαγνητικός οπλισμός: Καρφωμένος στη μέση ή στη ρίζα του φύλλου, ελεγχόμενος από ηλεκτρομαγνητικό πηνίο, οδηγώντας το φύλλο για να επιτευχθεί ακριβής μετατόπιση.
Τεχνικά χαρακτηριστικά: Επίλυση τριών σημαντικών σημείων πόνου σε κίνηση ακριβείας
Σύγχρονη Διαχείριση Στρες
Η σκληρότητα του χαλκού βηρυλλίου, του οπλισμού και των επαφών ποικίλλει πολύ. Η βασική μας τεχνολογία έγκειται στον έλεγχο της πλαστικής ρεολογίας τη στιγμή του πριτσινίσματος, διασφαλίζοντας ένα ασφαλές κλείδωμα-στον οπλισμό χωρίς να διακυβεύεται το μέτρο ελαστικότητας του χαλκού βηρυλλίου.
Συνεπής απόκριση κίνησης
Ελέγχοντας την ανοχή θέσης του οπλισμού σε σχέση με τον χαλκό βηρυλλίου για σφράγιση μετάλλων μέσω καλουπιών ακριβείας, διασφαλίζουμε σταθερή ροπή για μετατροπή ηλεκτρομαγνητικής δύναμης, με αποτέλεσμα εξαιρετικά ομοιόμορφους χρόνους εμπλοκής και απεμπλοκής του ρελέ.
Θερμική σταθερή-Κατάσταση απόδοσης
Λόγω της φυσικής σφιχτής εφαρμογής και της επίδρασης διάχυσης μεταξύ των τριών εξαρτημάτων, εξαλείφεται ο κίνδυνος κακής συγκόλλησης. Όταν διέρχεται μεγάλο ρεύμα, η θερμότητα μπορεί να μεταφερθεί γρήγορα από τις επαφές στο ελατήριο και στη συνέχεια να διαχυθεί στον οπλισμό, μειώνοντας σημαντικά τη συνολική αύξηση της θερμοκρασίας του εξαρτήματος.
Πλεονεκτήματα εφαρμογής: Πρακτικά σενάρια συναρμολογήσεων ρελέ και ελατηρίου διακόπτη
| Συγκροτήματα ελατηρίου ρελέ σύσφιξης | Στους ηλεκτρομαγνητικούς ηλεκτρονόμους σύσφιξης, το ένα άκρο του συγκροτήματος σφράγισης μετάλλων από χαλκό βηρυλλίου στερεώνεται στο ζυγό, ενώ το άλλο άκρο είναι ένα ελεύθερο άκρο για την τοποθέτηση επαφών. Ο οπλισμός είναι καρφωμένος στο μεσαίο τμήμα του ελατηρίου. Όταν το πηνίο ενεργοποιείται, ο οπλισμός έλκεται στον πυρήνα και το ελατήριο λυγίζει για να κλείσει την μπροστινή επαφή. Μετά την απενεργοποίηση, η ελαστική δύναμη επαναφοράς του ελατηρίου ωθεί τον οπλισμό πίσω στην αρχική του θέση. Η υψηλή αντοχή στην κόπωση του χαλκού βηρυλλίου διασφαλίζει ότι το συγκρότημα διατηρεί σταθερή πίεση επαφής και υπερταξιδεύει ακόμη και μετά από εκατομμύρια κύκλους. |
| Διακόπτης ελατηριωτών συγκροτημάτων | Τα συγκροτήματα εξαρτημάτων σφράγισης από χαλκό βηρυλλίου σε διακόπτες τοίχου, μικροδιακόπτες και οριακούς διακόπτες είναι παρόμοια με εκείνα στα ρελέ, αλλά με πιο απλή δομή. Οι διακόπτες συνήθως δεν έχουν ανεξάρτητο οπλισμό. το ίδιο το ελατήριο είναι ταυτόχρονα ελαστικό στοιχείο και στοιχείο οδήγησης, που κινείται απευθείας από ένα κουμπί ή μοχλό. Η ασημένια επαφή είναι καρφωμένη στο τέλος του ελατηρίου και συνδυάζεται με τη σταθερή επαφή. Τα ελατήρια διακόπτη έχουν συγκεκριμένες απαιτήσεις για την υψηλή ελαστικότητα, τις μη{3}}μαγνητικές ιδιότητες και την αντοχή στη διάβρωση του χαλκού βηρυλλίου. |
| Συγκρότημα ελατηρίου θερμοστάτη και προστατευτικού | Οι τεχνικές σφράγισης με χαλκό βηρυλλίου για τη συναρμολόγηση εξαρτημάτων στον θερμοστάτη πρέπει να αντέχουν την κινητήρια δύναμη από την κάμψη της καυτής διμεταλλικής λωρίδας. Λειτουργεί σε ένα ευρύ φάσμα θερμοκρασιών (-40 βαθμοί έως 150 μοίρες), απαιτώντας εξαιρετικά υψηλή θερμική σταθερότητα των υλικών. Ο χαλκός από βηρύλλιο παρουσιάζει πολύ χαμηλότερο ρυθμό μεταβολής του συντελεστή ελαστικότητας σε ένα ευρύ φάσμα θερμοκρασιών από τον φωσφορόχαλκο. Σε συνδυασμό με ασημένιες επαφές AgSnO2 ή AgNi10, αυτό διασφαλίζει την ακρίβεια θερμοκρασίας λειτουργίας του θερμοστάτη και την ηλεκτρική διάρκεια ζωής του. |
Λεπτομερής επίδειξη: Οι Πελάτες Μηχανικών Αποδεικτικών Ποιότητας Πρέπει να Δώσουν Προσοχή
Μεταλλογραφική Επιθεώρηση
Παρατηρήστε την κατάσταση επιμήκυνσης των κόκκων στην κάμψη του ελατηρίου για να προσδιορίσετε εάν η διαδικασία σφράγισης προκάλεσε μικρορωγμές ή συγκέντρωση τάσεων. Η διατομή-της περιοχής πριτσίνωσης επαφής θα πρέπει να δείχνει την ουρά επαφής πλήρως ανοιχτή σε σχήμα ομπρέλας, που εφαρμόζει σφιχτά στα εξαρτήματα σφράγισης από φύλλο χαλκού βηρυλίου για ηλεκτρονικό τοίχο οπών.
Δεδομένα δοκιμής ώσης
Για λωρίδες χαλκού βηρυλλίου για σφράγιση εξαρτημάτων με διάμετρο κεφαλής επαφής 3 mm, η αξονική ώθηση πρέπει να είναι μεγαλύτερη ή ίση με 80 N. Για θέσεις πριτσίνωσης οπλισμού, η ώθηση πρέπει να είναι μεγαλύτερη ή ίση με 120N. Η λειτουργία αστοχίας θα πρέπει να είναι σχίσιμο μετάλλου στην περιοχή πριτσίνωσης και όχι ολίσθηση.
Μέτρηση αντίστασης επαφής
Μετρήθηκε χρησιμοποιώντας τη μέθοδο τεσσάρων-καλωδίων σε ρεύμα 1~10A. Η αρχική αντίσταση επαφής θα πρέπει να είναι Μικρότερη ή ίση με 50μΩ και η διακύμανση δεν πρέπει να υπερβαίνει το ±10% μετά τη μηχανική δοκιμή ζωής.
Δοκιμή συνέπειας υπέρβασης ταξιδιού
Επιθεώρηση δειγματοληψίας παρτίδας με χρήση αισθητήρα μετατόπισης λέιζερ. η διαφορά ύψους επαφής πρέπει να είναι μικρότερη ή ίση με 0,05 mm.
επικοινωνήστε μαζί μας
Εάν αναζητάτε έναν προμηθευτή εξαρτημάτων δυναμικής ελατηρίου πριτσίνωσης με υψηλή αξιοπιστία και δυνατότητες τεχνικής συνεργασίας, μπορούμε να παρέχουμε υποστήριξη δομικής βελτιστοποίησης και σκοπιμότητας κατασκευής με βάση τις απαιτήσεις σχεδιασμού σας, βοηθώντας το έργο σας να υλοποιηθεί γρήγορα και να λειτουργεί σταθερά μακροπρόθεσμα γιαΤεχνικές σφράγισης με χαλκό βηρυλλίου για εξαρτήματα.
